Batterie LiFePO4 en rack JNB048100-H-V3 – 5,12 kWh
BATTERIE LFP EN RACK
- Énergie nominale de 5,12 kWh : 51,2 V × 100 Ah pour un module JNB048100-H-V3.
- Courant continu publié de 100 A : charge et décharge soumises aux réglages du BMS et de l’onduleur.
- Installation intérieure en rack : 55 kg, IP30, convection naturelle et communication RS485/CAN.
Spécifications
Obtenir un devis
JNB048100-H-V3

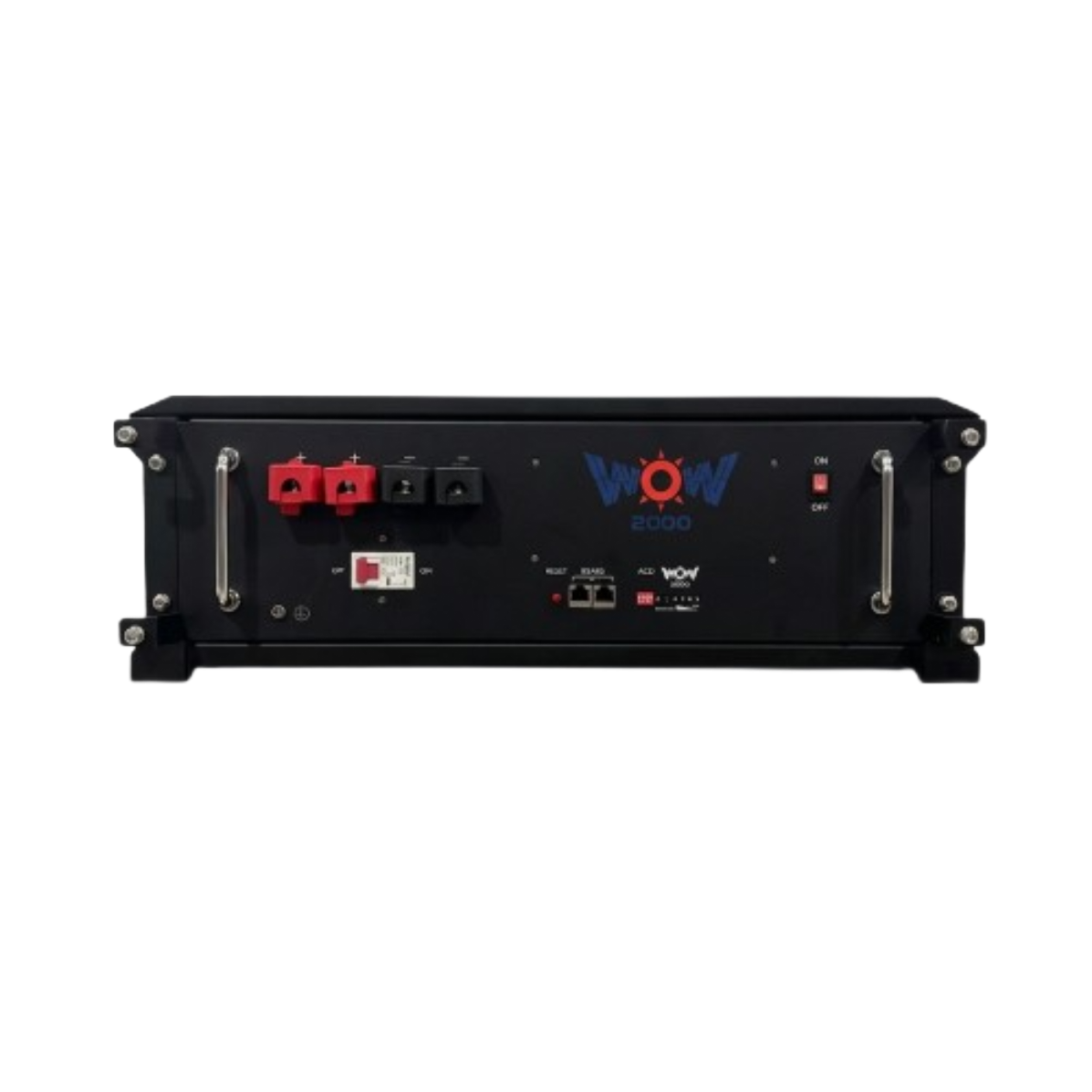

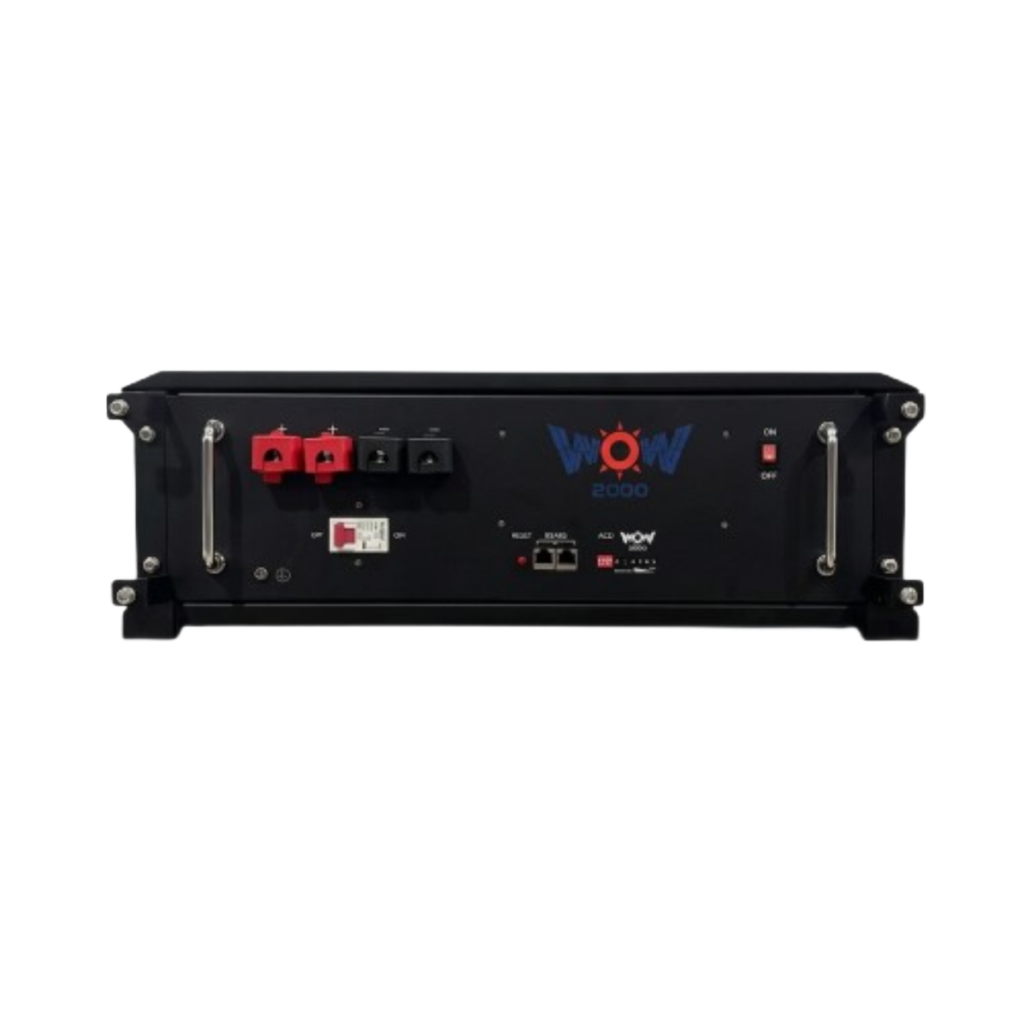

Batterie en rack JNB048100-H-V3
La JNB048100-H-V3 est une batterie lithium fer phosphate destinée aux systèmes solaires résidentiels ou professionnels utilisant un stockage 48 V. Sa tension nominale de 51,2 V et sa capacité de 100 Ah correspondent à 5,12 kWh d’énergie nominale : 51,2 V × 100 Ah = 5 120 Wh. Cette valeur décrit un module, pas une armoire multi-modules.
Modèle : JNB048100-H-V3 · Chimie : LiFePO4 · Énergie nominale : 5,12 kWh · Courant continu publié : 100 A en charge et en décharge · Communication : RS485/CAN · Installation : en rack, à l’intérieur · Dernière mise à jour : 19 août 2026.
Spécifications publiées du module
| Paramètre | Valeur publiée | Condition ou limite |
|---|---|---|
| Modèle | JNB048100-H-V3 | Module unique |
| Tension nominale | 51,2 V | Plage publiée : 40 à 60 V CC |
| Capacité nominale | 100 Ah | Énergie nominale calculée : 5,12 kWh |
| Chimie | LiFePO4 | BMS intégré |
| Courant continu maximal publié | Charge 100 A ; décharge 100 A | 1C pour un module de 100 Ah |
| Température de fonctionnement | Charge : 0 à 45 °C ; décharge : −25 à 55 °C | Respecter la ventilation et les limites de l’onduleur |
| Température de stockage | −20 à 60 °C | État de charge et durée de stockage à confirmer dans le manuel |
| Dimensions | 596 × 195 × 532 mm | Ordre publié : L × P × H |
| Poids net | 55 kg | Prévoir support et manutention adaptés |
| Refroidissement | Convection naturelle | Ne pas bloquer les dégagements d’air |
| Indice de protection | IP30 | Installation intérieure ; aucune protection contre l’eau annoncée |
| Protections publiées | Sous-tension, surtension, surintensité, température et court-circuit | Seuils et réactions à confirmer dans le manuel |
| Communication | RS485 et CAN | Le protocole doit être compatible avec l’onduleur |
| Altitude publiée | ≤ 3 000 m | Conditions de déclassement non précisées |
| Durée de cycle publiée | ≥ 6 000 cycles | 80 % DoD, 25 °C, charge/décharge 0,5C ; ne constitue pas à elle seule une garantie |
Énergie nominale, énergie utilisable et puissance
Les 5,12 kWh sont une valeur nominale. L’énergie réellement disponible à la sortie du système dépend de la profondeur de décharge configurée, du rendement de l’onduleur, de la température, de la puissance demandée, de l’état de charge et du vieillissement. Le courant continu de 100 A correspond théoriquement à environ 5,12 kW sous 51,2 V, mais la puissance réelle varie avec la tension et les limites du BMS et de l’onduleur.
Pour estimer une autonomie, il faut additionner les appareils prioritaires en watts, intégrer leurs durées d’utilisation et les pointes de démarrage, puis appliquer l’énergie utilisable et les pertes. Le simple calcul 5,12 kWh ÷ charge donne seulement une limite théorique.
Compatibilité avec l’onduleur et communication
La présence de ports RS485 et CAN ne garantit pas, à elle seule, la communication avec chaque onduleur. Avant commande, confirmez le modèle et le micrologiciel de l’onduleur, le protocole disponible, le câble et le brochage, la résistance de terminaison et les paramètres batterie. À défaut de protocole compatible, un fonctionnement fondé uniquement sur la tension doit être explicitement validé.
Installation en rack et environnement
- utiliser un rack ou un support capable de reprendre au moins 55 kg par module, avec fixation et manutention appropriées ;
- installer la batterie à l’intérieur, dans un espace sec, ventilé et éloigné des sources de chaleur ;
- respecter la position et les dégagements prescrits, sans obstruer la convection naturelle ;
- dimensionner les câbles, cosses, protections, sectionneurs et barres selon le courant et la distance ;
- mettre l’installation hors tension avant raccordement et suivre l’ordre de mise en service du manuel ;
- ne pas exposer l’équipement IP30 à la pluie, aux projections d’eau ou à un environnement poussiéreux non contrôlé.
Extension par plusieurs modules
Chaque module ajouté augmente l’énergie nominale de 5,12 kWh. Le nombre maximal de modules, le câblage parallèle, le rôle maître/esclave, les protections individuelles, le courant des barres et la configuration BMS doivent être confirmés avant de constituer un ensemble. Les modules de quantité différente ou associés dans un projet restent des unités du même produit ; ils ne constituent pas automatiquement une nouvelle variante.
Éléments à confirmer dans le devis
- nombre de batteries et énergie nominale totale ;
- onduleur, version logicielle et mode de communication ;
- rack, câbles, connecteurs, protections et accessoires inclus ;
- installation, paramétrage, essais et formation inclus ou exclus ;
- conditions de transport, livraison, taxes, garantie et validité du devis.
Prix indicatif au Gabon
900 000 à 1 800 000 XAF, selon la quantité, le rack, les câbles, les protections, l’intégration avec l’onduleur, la livraison et l’installation. Cette fourchette est une base de devis et non deux offres fixes en stock. Le prix final doit identifier clairement le modèle JNB048100-H-V3, la quantité, les accessoires, les inclusions, les exclusions et la durée de validité.
Demander un devis
Indiquez JNB048100-H-V3, le nombre d’unités, le modèle de l’onduleur, l’autonomie souhaitée, les charges prioritaires, le lieu d’installation et les accessoires nécessaires. Demandez un devis pour la batterie en rack ou contactez WOW2000 pour confirmer la compatibilité et le contenu de la fourniture.
