Onduleurs hybrides de pompe solaire JNP-V5 – 11 à 18,5 kW

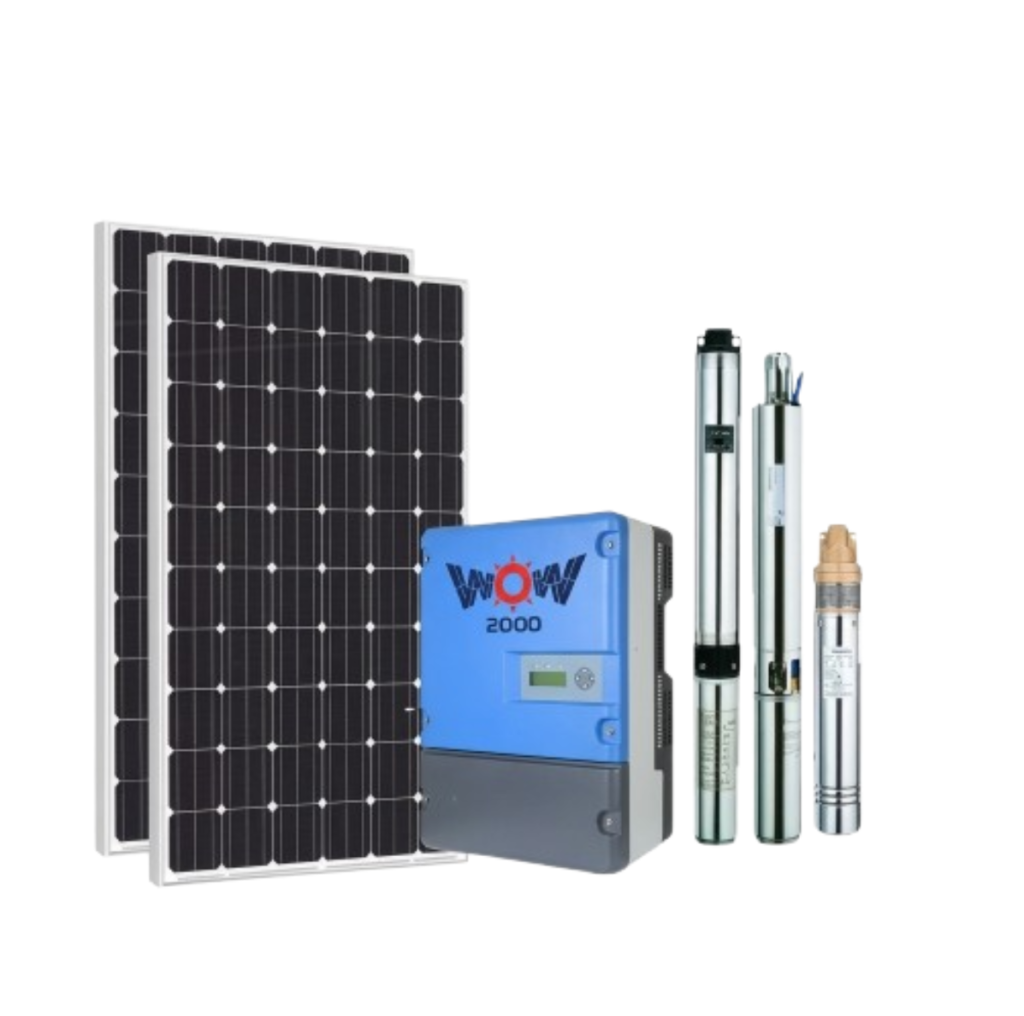

ONDULEURS DE POMPE HYBRIDES
- Trois modèles JNP-V5 : puissances moteur triphasé de 11, 15 et 18,5 kW.
- PV avec entrée CA auxiliaire : MPPT 460–850 V et entrée triphasée 330–460 V.
- Groupe d’onduleurs : pompe, hydraulique, champ PV, capteurs et installation sont sélectionnés pour le projet.
Sélection des modèles
Obtenir un devis
JNP-V5 · 11–18,5 kW

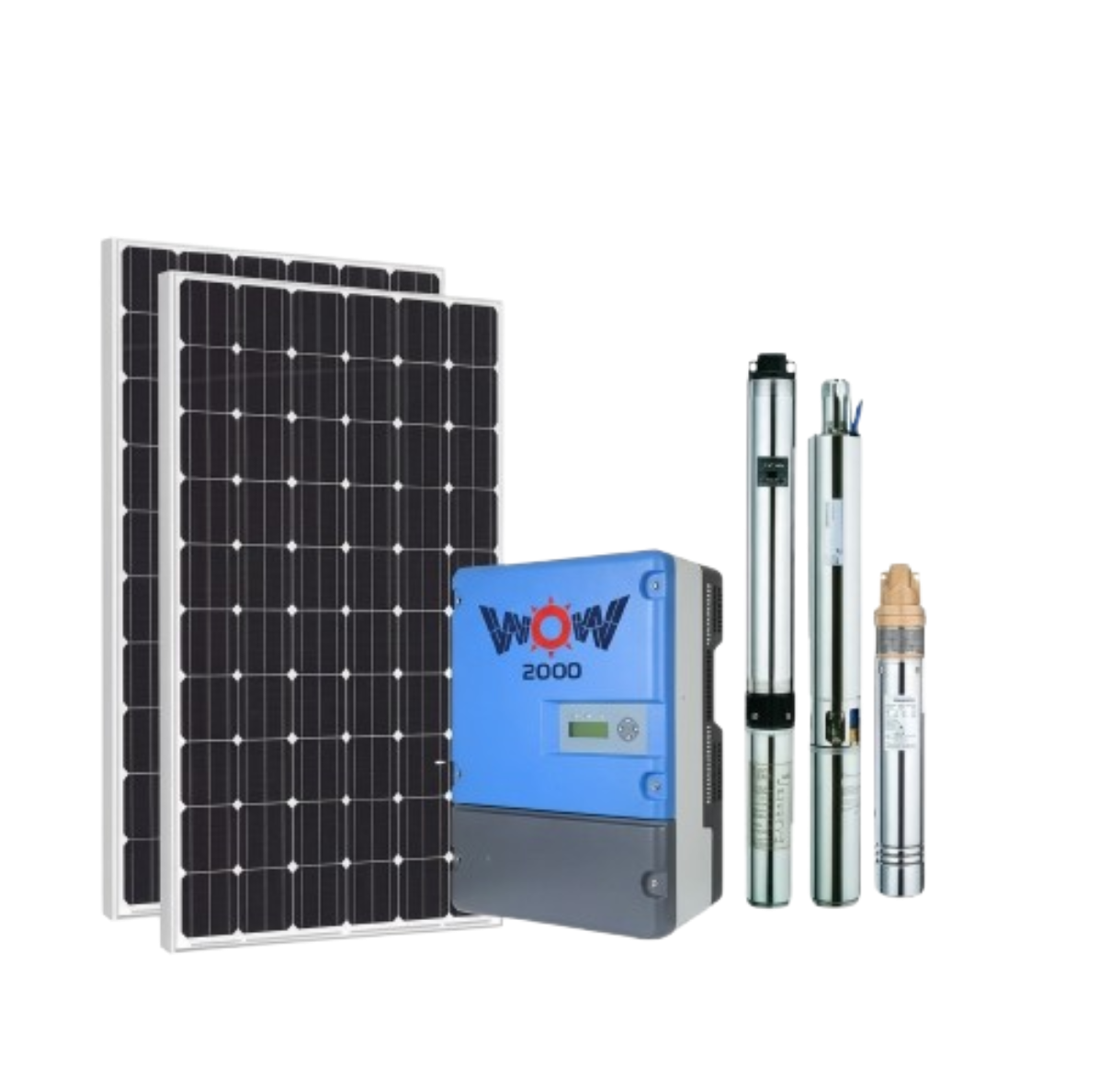

Série JNP-V5 pour pompes solaires triphasées de 11 à 18,5 kW
La série JNP-V5 haute puissance réunit trois onduleurs destinés à piloter des pompes à courant alternatif triphasé à partir d’un champ photovoltaïque, avec une entrée CA triphasée disponible pour une configuration réseau ou groupe électrogène. Les modèles couvrent des moteurs de 11, 15 et 18,5 kW.
Cette page présente les onduleurs de pompe. La pompe, les panneaux, les protections, les capteurs, les câbles, la tuyauterie et l’installation sont sélectionnés séparément ou réunis dans un devis de système. Le modèle d’onduleur ne définit donc pas à lui seul le débit, la hauteur manométrique ou le volume d’eau journalier.
Gamme : 3 modèles · Puissance moteur : 11 à 18,5 kW · Sortie : 380–460 V CA triphasé · PV : 880 V CC maximum, MPPT 460–850 V · Entrée CA : 330–460 V triphasé · Protection : IP65 · Dernière mise à jour : 19 août 2026.
Tableau de sélection des trois modèles
| Modèle | Puissance moteur maximale | Courant de sortie nominal | Sortie moteur |
|---|---|---|---|
| JNP11KH-V5 | 11 kW | 21 A | 380–460 V CA, triphasé |
| JNP15KH-V5 | 15 kW | 29 A | 380–460 V CA, triphasé |
| JNP18KH-V5 | 18,5 kW | 36 A | 380–460 V CA, triphasé |
Le modèle se choisit d’après la plaque du moteur, son courant nominal, le facteur de puissance, le besoin de surcharge, la tension du champ PV et le point de fonctionnement hydraulique. La puissance commerciale seule ne suffit pas pour valider une pompe.
Spécifications communes publiées
| Fonction | Valeur publiée | Application au projet |
|---|---|---|
| Tension PV maximale | 880 V CC | Limite absolue de la chaîne PV |
| Plage MPPT recommandée | 460–850 V CC | Plage de fonctionnement photovoltaïque |
| Courant d’entrée CC maximal | 45 A | Valeur totale publiée pour l’entrée |
| Suivi MPPT | > 99 % | Efficacité de suivi MPPT, distincte du rendement de conversion ou hydraulique |
| Nombre de chaînes PV | 1 | Une entrée/chaîne publiée |
| Entrée CA auxiliaire | 330–460 V CA, triphasé, 50/60 Hz ±3 % | Réseau ou groupe selon la configuration validée |
| Sortie moteur | 380–460 V CA triphasé, 0–50/60 Hz | Pour moteur de pompe compatible |
| Indice de protection | IP65 | Avec raccordements et presse-étoupes adaptés |
| Température publiée | −25 à 60 °C | Respecter les conditions de charge et de refroidissement |
| Refroidissement | Air forcé | Prévoir dégagements et entretien du flux d’air |
| Affichage / communication | LCD ; RS485 et GPRS | Options, protocole et connectivité selon devis |
| Altitude | 3 000 m | Déclassement indiqué au-dessus de 3 000 m |
| Bruit publié | < 50 dB | Valeur déclarée pour l’appareil |
| Conformité publiée | EN 50178 ; IEC/EN 62109-1 ; IEC 61800 | Références déclarées pour la série |
| Dimensions / poids | 265 × 173 × 518,5 mm / 17,5 kg | Prévoir fixation, dégagements et manutention |
Modes solaire, réseau et groupe électrogène
Le terme « hybride » indique que le projet peut utiliser le champ PV et une entrée CA auxiliaire. Le devis et le schéma de raccordement définissent la priorité des sources, le fonctionnement simultané ou la transition, les limites de l’entrée CA, le groupe électrogène, l’isolement et la protection contre le retour d’énergie. En mode solaire seul, la vitesse et le débit suivent la puissance PV disponible.
Dimensionnement du champ photovoltaïque haute tension
La chaîne doit fonctionner entre 460 et 850 V CC. Sa tension à vide, corrigée pour la température minimale du site, doit rester sous 880 V CC. Comme l’écart entre la limite haute MPPT et le maximum absolu n’est que de 30 V, le nombre de modules en série doit être calculé avant toute connexion.
- indiquer Voc, Vmp, Isc, Imp et coefficient de température des modules ;
- confirmer la puissance PV, le nombre de modules et le courant total ;
- ne pas dépasser 45 A à l’entrée CC ;
- prévoir sectionneur, fusibles si requis, parafoudre, mise à la terre et polarité ;
- dimensionner les câbles selon courant, longueur, chute de tension et environnement.
Sélection de la pompe et données hydrauliques
- modèle, plaque moteur, tension, courant, fréquence, rendement et facteur de puissance ;
- courbe débit/hauteur, débit souhaité et hauteur manométrique totale ;
- niveau statique et dynamique, profondeur, conduite et pertes de charge ;
- volume d’eau journalier, réservoir et pression d’irrigation ;
- câble moteur, capteurs manque d’eau/niveau/pression/débit et arrêt d’urgence.
Le moteur, la pompe et la conduite sont validés ensemble au point de fonctionnement. Un onduleur plus puissant ne corrige pas une pompe mal adaptée au débit, à la hauteur ou à la tuyauterie.
Installation, protections et mise en service
- installer l’appareil avec ventilation, fixation et presse-étoupes adaptés ;
- séparer les câbles PV, entrée CA, moteur, capteurs et communication ;
- paramétrer la plaque moteur, les fréquences, les rampes et les seuils ;
- tester rotation, débit, hauteur, manque d’eau, niveau de réservoir et alarmes ;
- consigner le modèle, le schéma, les réglages et les mesures de réception.
Prix et périmètre du devis au Gabon
À titre indicatif, un projet de pompage configuré autour de ces onduleurs peut se situer entre 3 500 000 et 8 000 000 XAF, selon le modèle, la pompe, le champ PV, les protections, les capteurs et l’intégration du site. Cette fourchette n’est pas le prix de deux offres fixes. Le devis détaille les équipements, la livraison, les travaux, les essais, les inclusions et les exclusions.
Demander une sélection JNP-V5
Joignez la plaque moteur, la courbe de pompe, le débit, la hauteur, la profondeur, les modules PV et la source CA disponible. Demandez un devis pour les JNP-V5 11–18,5 kW ou contactez WOW2000 pour confirmer l’onduleur, les protections et la mise en service.
