Contrôleurs de pompe solaire BLDC JNPD – 80 à 1 300 W
CONTRÔLEURS DE POMPE BLDC
- Six contrôleurs JNPD : puissances moteur BLDC publiées de 80 à 1 300 W.
- Entrée PV maximale de 48 à 180 V : plage MPPT et limite de tension à vide selon le modèle.
- Produit contrôleur : pompe, hydraulique, capteurs, champ PV et installation sont sélectionnés pour le projet.
Sélection des modèles
Obtenir un devis
JNPD · 80–1 300 W

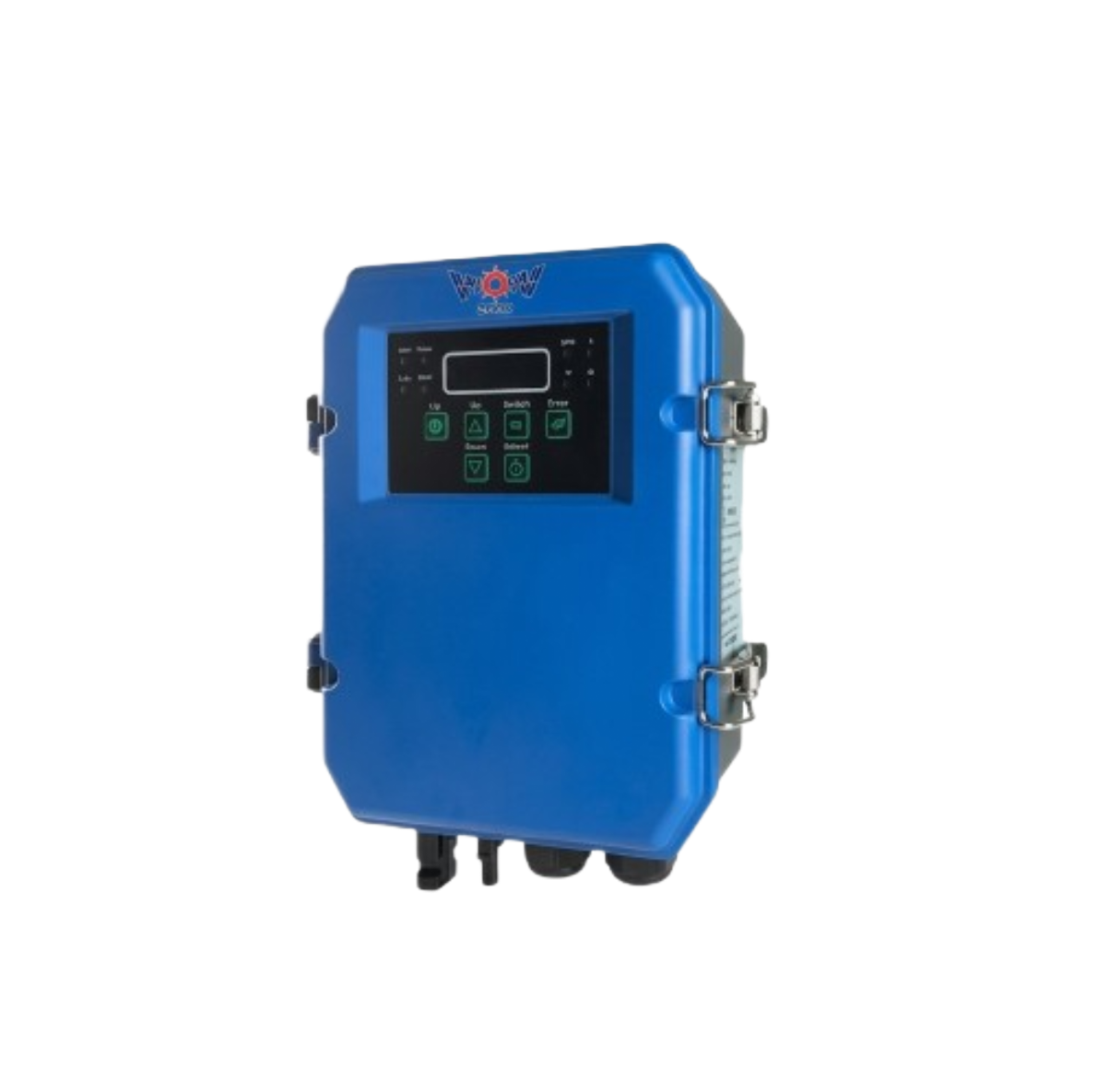

Six contrôleurs JNPD pour pompes solaires BLDC
La gamme JNPD réunit six contrôleurs destinés à alimenter une pompe équipée d’un moteur BLDC à partir d’un champ photovoltaïque. Elle couvre une puissance moteur publiée de 80 à 1 300 W. Le contrôleur adapte son fonctionnement à l’énergie solaire disponible grâce au suivi MPPT et pilote un moteur compatible avec le modèle retenu.
Cette page présente les contrôleurs. La pompe, le moteur, les capteurs, les panneaux, les câbles, la tuyauterie et l’installation sont sélectionnés séparément ou réunis dans un devis de système. Un modèle JNPD ne définit donc pas à lui seul le débit, la hauteur de pompage ou la production d’eau quotidienne.
Gamme : 6 modèles · Puissance moteur maximale publiée : 80 à 1 300 W · Entrée PV maximale : 48 à 180 V CC selon modèle · Courant PV maximal : 15 A · Protection du contrôleur : IP65 · Dernière mise à jour : 19 août 2026.
Tableau de sélection des six modèles
| Modèle | Entrée PV max. | Plage MPPT recommandée | Courant PV max. | Puissance moteur BLDC max. |
|---|---|---|---|---|
| JNPD12 | 48 V CC | 30–48 V CC | 15 A | 80 W |
| JNPD24 | 48 V CC | 30–48 V CC | 15 A | 120 W |
| JNPD36 | 48 V CC | 30–48 V CC | 15 A | 300 W |
| JNPD48 | 96 V CC | 60–90 V CC | 15 A | 750 W |
| JNPD72 | 150 V CC | 90–120 V CC | 15 A | 1 100 W |
| JNPD110 | 180 V CC | 110–150 V CC | 15 A | 1 300 W |
La puissance indiquée correspond à la puissance moteur BLDC maximale publiée pour chaque contrôleur. Elle ne doit pas être lue comme la puissance d’un kit complet ni comme une puissance hydraulique garantie. La sélection finale utilise le modèle exact de pompe, la plaque moteur, le courant, le câblage et le point de fonctionnement hydraulique.
Caractéristiques communes publiées
| Fonction | Valeur publiée | Application au projet |
|---|---|---|
| Suivi MPPT | > 99 % | Efficacité de suivi MPPT annoncée, distincte du rendement électrique ou hydraulique du système |
| Nombre d’entrées PV | 1 chaîne | Respecter la tension et le courant admissibles du modèle |
| Moteur compatible | BLDC | La pompe et son moteur doivent être associés au contrôleur retenu |
| Indice de protection | IP65 | Concerne le contrôleur installé avec raccordements et presse-étoupes adaptés |
| Température de fonctionnement | −15 à 60 °C | Prévoir ventilation, protection solaire et déclassement si nécessaire |
| Refroidissement | Convection naturelle | Maintenir les dégagements autour du boîtier |
| Affichage | LED | Lecture de l’état et des informations disponibles sur la version commandée |
| Altitude | 2 000 m | Déclassement indiqué au-dessus de 2 000 m |
| Bruit publié | < 50 dB | Valeur déclarée pour le contrôleur |
| Protections mentionnées | Surintensité et surcharge de pompe | Les capteurs et protections complémentaires sont définis dans le devis |
Compatibilité avec la pompe BLDC
Un contrôleur JNPD est destiné à une pompe BLDC compatible ; il ne remplace pas un variateur universel pour n’importe quelle pompe CA. Avant la commande, WOW2000 confirme le modèle de pompe, la puissance et la tension du moteur, son raccordement, le mode de commande, la longueur du câble et les capteurs prévus. Si la pompe existe déjà, transmettez sa plaque signalétique et sa documentation.
Dimensionnement du champ photovoltaïque
- maintenir la tension de fonctionnement de la chaîne dans la plage MPPT du modèle ;
- vérifier que la tension à vide des modules, corrigée pour la température minimale du site, reste sous la tension d’entrée maximale ;
- ne pas dépasser 15 A à l’entrée PV ;
- tenir compte de l’ombre, des tolérances des modules, des longueurs de câble et des pertes ;
- prévoir sectionnement CC, protection contre les surtensions, mise à la terre, connecteurs et câbles adaptés.
Pour les JNPD12, JNPD24 et JNPD36, la limite haute de la plage MPPT publiée et l’entrée maximale sont toutes deux de 48 V. Le choix des modules doit donc être confirmé avant raccordement afin que la tension à vide ne dépasse jamais la limite du contrôleur.
Données nécessaires pour choisir la pompe et le système
- débit souhaité en m³/h et volume d’eau quotidien ;
- hauteur statique, niveau dynamique du forage et hauteur manométrique totale ;
- diamètre, longueur et pertes de charge de la conduite ;
- type de source d’eau, pompe immergée ou de surface et qualité de l’eau ;
- réservoir, pression d’irrigation, zones à alimenter et horaires de fonctionnement ;
- capteurs de manque d’eau, niveau haut, pression ou débit ;
- emplacement, distance des câbles et conditions d’installation.
Ces informations permettent d’associer la courbe de pompe au besoin réel, puis de choisir le contrôleur et le champ PV. Une puissance moteur supérieure ne compense pas une pompe mal adaptée au débit, à la hauteur ou à la tuyauterie.
Installation, protections et mise en service
- installer le contrôleur dans un emplacement ventilé et protégé du soleil direct ;
- utiliser des presse-étoupes et raccordements compatibles avec l’indice IP65 ;
- séparer correctement les câbles PV, moteur, capteurs et commande ;
- paramétrer la pompe, les capteurs, les seuils de protection et le redémarrage ;
- contrôler la tension PV, le courant, le débit, la hauteur, l’arrêt manque d’eau et le niveau du réservoir ;
- remettre au client le schéma, le modèle, les réglages et les résultats de mise en service.
Prix et périmètre du devis au Gabon
À titre indicatif, une configuration associant contrôleur, pompe et accessoires peut se situer entre 350 000 et 900 000 XAF, selon la puissance, le besoin hydraulique et les équipements retenus. Cette fourchette ne constitue pas le prix unique d’un contrôleur. Le devis sépare le modèle JNPD, la pompe, les panneaux, les protections, les capteurs, les câbles, la livraison, l’installation et la mise en service.
Demander une sélection JNPD
Envoyez le débit, la hauteur manométrique, la profondeur, la plaque moteur si une pompe existe déjà, le lieu du projet et les panneaux disponibles. Demandez un devis pour un contrôleur JNPD ou contactez WOW2000 pour recevoir une configuration détaillée.
