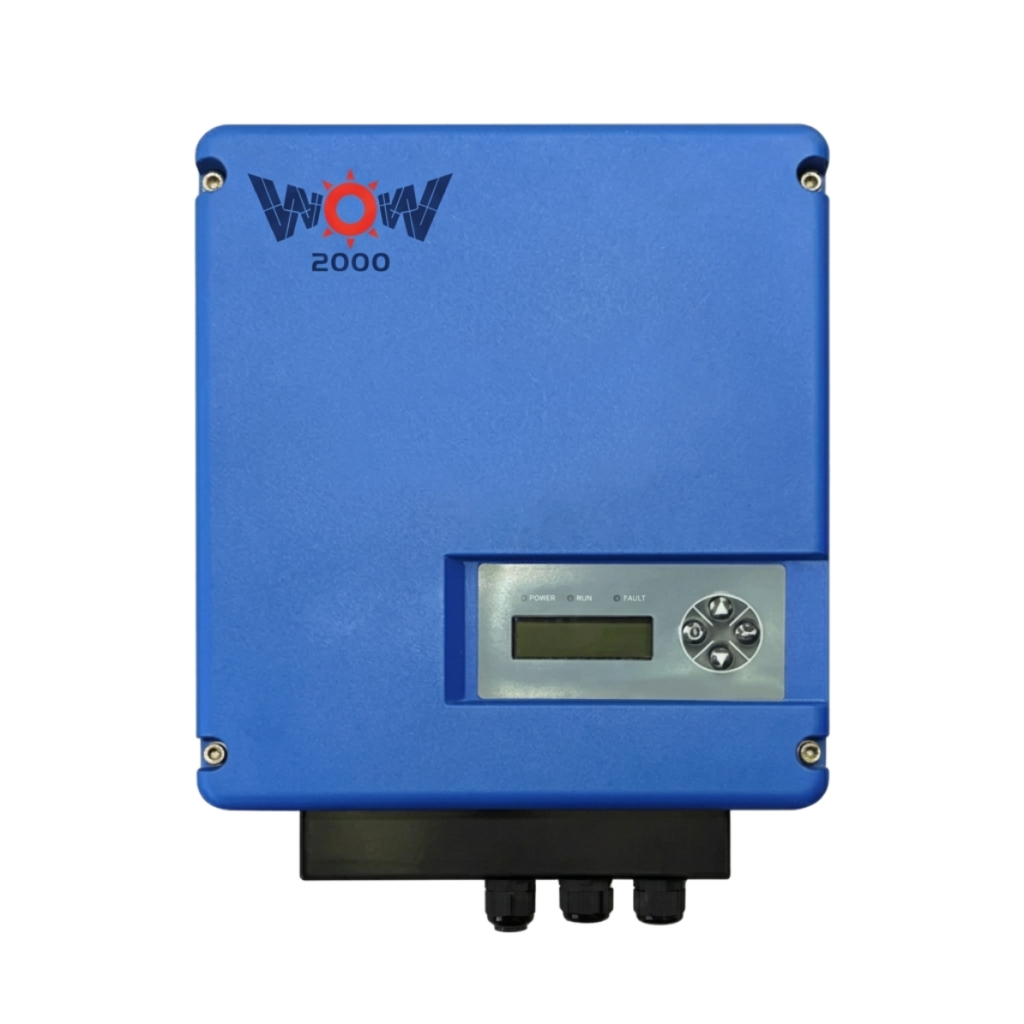

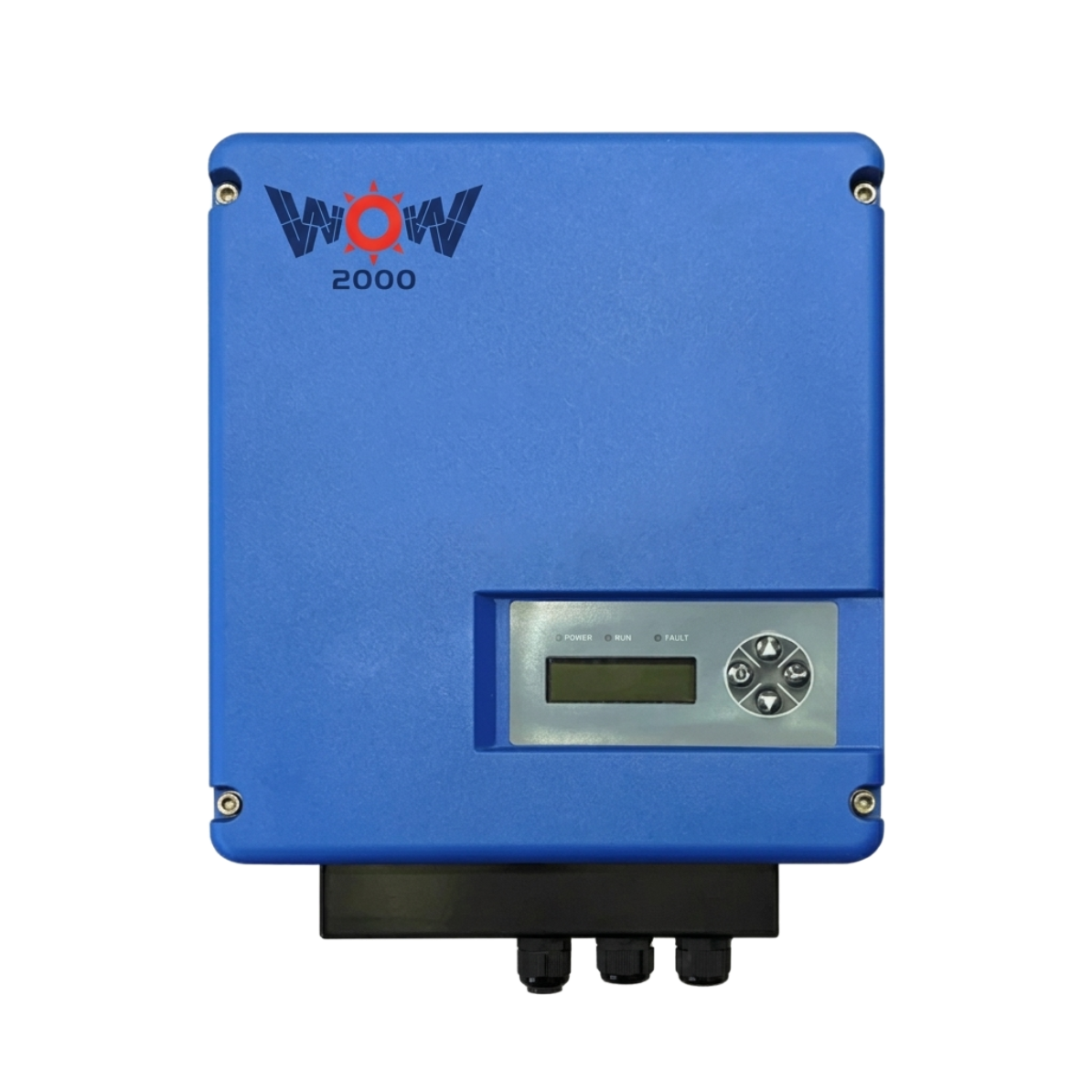

Onduleurs hybrides pour pompe solaire JNP-V5 – 0,55 à 4 kW

Série JNP-V5 pour pompes solaires de 0,55 à 4 kW

La série JNP-V5 regroupe neuf onduleurs destinés à l’entraînement de pompes à courant alternatif à partir d’un champ photovoltaïque, avec une entrée secteur ou groupe électrogène disponible selon la configuration. La gamme couvre des moteurs de 0,55 à 4 kW. Le choix dépend de la phase du moteur, de son courant nominal, de la tension du champ PV, du besoin hydraulique et du mode d’alimentation retenu.

Gamme : 9 modèles · Entrée PV maximale publiée : 450 ou 480 V CC · Entrée CA : monophasée 198–265/264 V CA · Sortie moteur : 220/230 V CA monophasée ou triphasée selon le modèle · Protection : IP65 · Dernière mise à jour : 19 août 2026.

Tableau de sélection des neuf modèles

Les valeurs 1PH et 3PH décrivent la phase du moteur raccordé à la sortie. L’entrée CA auxiliaire indiquée pour la série est monophasée. Le modèle doit être retenu d’après la plaque moteur, le courant, la phase et la marge nécessaire, pas uniquement d’après la puissance commerciale.

Spécifications communes publiées

Fonctionnement solaire, secteur ou groupe électrogène

Le terme « hybride » indique la possibilité d’utiliser le solaire et une entrée CA auxiliaire. Il ne précise pas à lui seul la priorité des sources, leur combinaison, la transition, les limites du groupe électrogène ou la protection contre le retour d’énergie. Ces paramètres doivent être définis lors de la mise en service. Le devis doit indiquer si l’entrée CA provient du réseau ou d’un groupe, sa tension/fréquence, les protections et le mode de priorité retenu.

Dimensionnement du champ photovoltaïque

• maintenir la tension de fonctionnement de la chaîne dans la plage MPPT du modèle ;
• vérifier que la tension à vide par temps froid reste sous 450 ou 480 V CC selon le modèle ;
• ne pas dépasser le courant PV maximal publié ;
• tenir compte de la température, de l’ombre, des tolérances des modules et des longueurs de câble ;
• prévoir sectionnement, protection contre les surtensions, mise à la terre et connecteurs adaptés.

Informations nécessaires pour sélectionner la pompe

Indiquez la marque et le modèle de la pompe, sa plaque moteur, la phase, la tension, le courant, la puissance, la fréquence, la hauteur manométrique totale, le débit attendu et la profondeur du forage ou du réservoir. Ajoutez la distance des câbles, le type de capteurs de niveau ou de marche à sec, le lieu d’installation et la disponibilité du réseau ou d’un groupe électrogène.

L’onduleur ne dimensionne pas la partie hydraulique. La pompe, la conduite, les pertes de charge, le débit, la hauteur et le volume journalier doivent être cohérents avant de choisir le modèle électrique et le champ PV.

Installation et mise en service

• installer l’appareil avec les dégagements et presse-étoupes adaptés à l’indice IP65 ;
• séparer correctement les câbles PV, entrée CA, moteur, commande et communication ;
• paramétrer les limites moteur, la rampe, la fréquence, les capteurs et la priorité des sources ;
• tester le sens de rotation, le débit, les sécurités manque d’eau/niveau et l’arrêt d’urgence ;
• consigner le modèle, les paramètres, les mesures et le schéma de raccordement remis au client.

Prix indicatif au Gabon

250 000 à 700 000 XAF, selon le modèle, la puissance, les options de communication, le raccordement et les protections. Cette fourchette couvre la gamme et ne représente pas deux offres fixes. Le devis identifie le modèle exact, les accessoires, la livraison, l’installation, les essais, les inclusions, les exclusions et la durée de validité.

Demander un devis

Joignez la plaque moteur et les données hydrauliques pour recevoir une sélection parmi les neuf modèles. Demandez un devis pour la série JNP-V5 ou contactez WOW2000 afin de confirmer l’onduleur, le champ PV, les protections et la mise en service.
