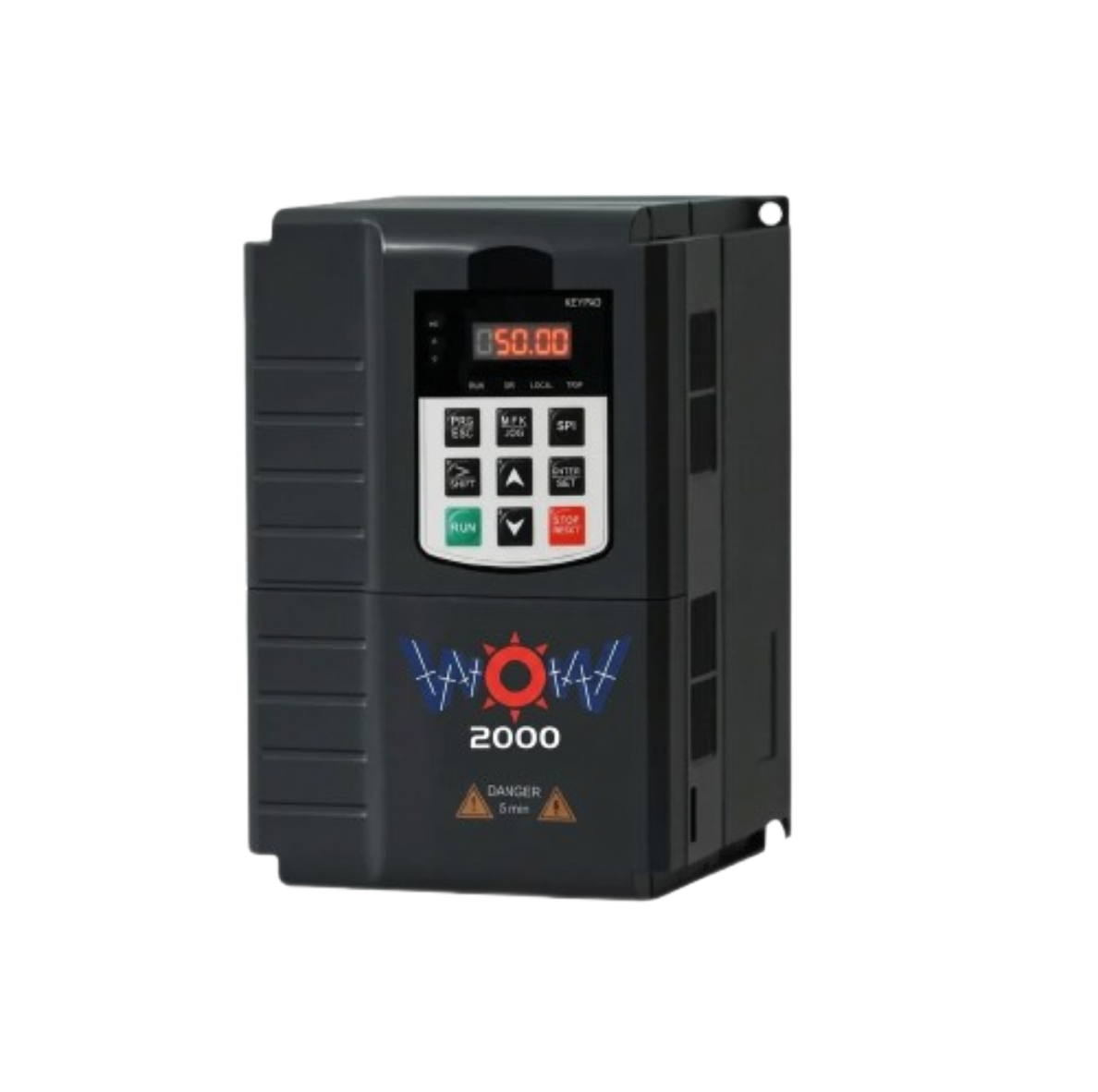

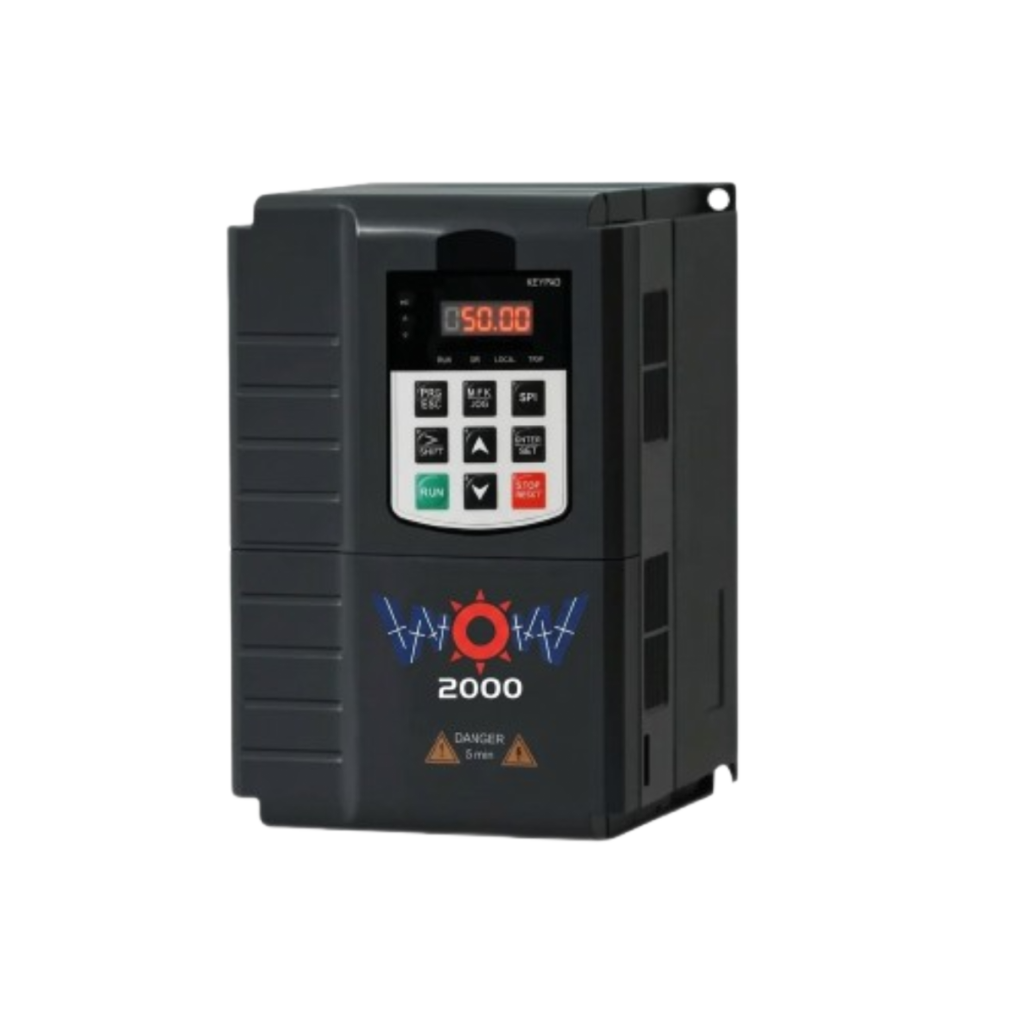

Onduleur pour pompe solaire SWP5K5H-V1 – 5,5 kW

SWP5K5H-V1 pour pompe solaire triphasée de 5,5 kW

Le SWP5K5H-V1 est un onduleur de pompe solaire destiné à piloter un moteur triphasé de 5,5 kW à partir d’un champ photovoltaïque. Sa sortie publiée est de 380 à 440 V CA triphasé pour un courant nominal de 13 A. La commande MPPT adapte le fonctionnement de la pompe à l’énergie solaire disponible.

Cette page décrit uniquement le modèle 5,5 kW. Les puissances 7,5 et 11 kW ne sont pas utilisées comme variantes tant que leurs références et leurs caractéristiques propres ne figurent pas dans la fiche produit. Pour une autre puissance, transmettez la plaque moteur afin de recevoir une sélection séparée.

Modèle : SWP5K5H-V1 · Puissance moteur nominale : 5,5 kW · Sortie : 380–440 V CA triphasé, 13 A · MPPT : 485–750 V CC · Entrée PV maximale : 800 V CC · Protection : IP20 · Dernière mise à jour : 19 août 2026.

Spécifications techniques publiées

Sélection du moteur et de la pompe

Le choix ne se limite pas à 5,5 kW. Indiquez la tension, le courant, la fréquence, le rendement et le facteur de puissance figurant sur la plaque moteur. La pompe doit ensuite être vérifiée au point de fonctionnement demandé : débit, hauteur manométrique totale, niveau dynamique du forage, pertes de charge, diamètre de conduite et volume d’eau quotidien.

• type et modèle de pompe, immergée ou de surface ;
• courbe débit/hauteur et point de fonctionnement ;
• longueur, section et pose du câble moteur ;
• capteurs de manque d’eau, niveau haut, pression ou débit ;
• qualité de l’eau, profondeur et conditions du site.

Dimensionnement du champ photovoltaïque

La tension de fonctionnement de la chaîne doit rester dans la plage MPPT de 485 à 750 V CC. La tension à vide des modules, corrigée pour la température minimale du site, doit rester sous 800 V CC. L’écart de 50 V entre la limite haute MPPT et la tension maximale rend indispensable un calcul de tension à vide avant raccordement.

• indiquer pour chaque module Voc, Vmp, Isc, Imp et coefficient de température ;
• confirmer le nombre de modules en série et la puissance PV installée ;
• vérifier le courant maximal de l’entrée avant de raccorder la chaîne ;
• prévoir sectionneur CC, fusible si requis, parafoudre, mise à la terre et polarité ;
• dimensionner les câbles selon courant, longueur, chute de tension et environnement.

Alimentation CA auxiliaire et modes de fonctionnement

Une alimentation réseau ou groupe électrogène n’est intégrée que si la configuration commandée comporte l’entrée, les protections et le schéma de commande correspondants. Le devis précise alors la tension, la fréquence, la phase, la priorité des sources, le mode de transition, l’isolement et la protection contre le retour d’énergie. En fonctionnement solaire seul, la vitesse et le débit dépendent de la puissance PV disponible.

Installation IP20 et refroidissement par air pulsé

L’indice IP20 ne permet pas une exposition directe à la pluie, aux projections d’eau, à la poussière d’irrigation ou à la condensation. Installez l’onduleur dans un local technique ou un coffret présentant une protection environnementale, une ventilation et un accès de maintenance adaptés. Les entrées d’air et le ventilateur doivent rester propres.

Communication, capteurs et protections

RS485 fournit une interface de communication. La surveillance à distance nécessite en plus un protocole compatible, une passerelle ou un enregistreur, un réseau et un logiciel. Le périmètre de protection est défini avec les capteurs et accessoires du projet : surcharge moteur, manque d’eau, niveau de réservoir, défaut électrique, surtension et arrêt d’urgence selon la configuration.

Mise en service

• contrôler le câblage, la polarité PV, la mise à la terre et les protections ;
• renseigner les données de la plaque moteur et les limites de fonctionnement ;
• tester le sens de rotation, le débit, la hauteur et les capteurs ;
• vérifier l’échauffement, la ventilation et les alarmes ;
• remettre le schéma, les réglages et les résultats de mise en service au client.

Prix et périmètre du devis au Gabon

À titre indicatif, une configuration de pompage associant onduleur, protections et équipements de raccordement peut se situer entre 650 000 et 1 800 000 XAF, selon le moteur, la pompe, le champ PV et le périmètre d’installation. Cette fourchette n’est pas un prix unitaire fixe. Le devis détaille chaque équipement, la livraison, les travaux, les essais, les inclusions et les exclusions.

Demander un devis pour le SWP5K5H-V1

Joignez la plaque moteur, la courbe de pompe, le débit, la hauteur, la profondeur, les modules PV et le lieu d’installation. Demandez un devis pour le SWP5K5H-V1 ou contactez WOW2000 pour confirmer l’onduleur, les protections et la mise en service.
