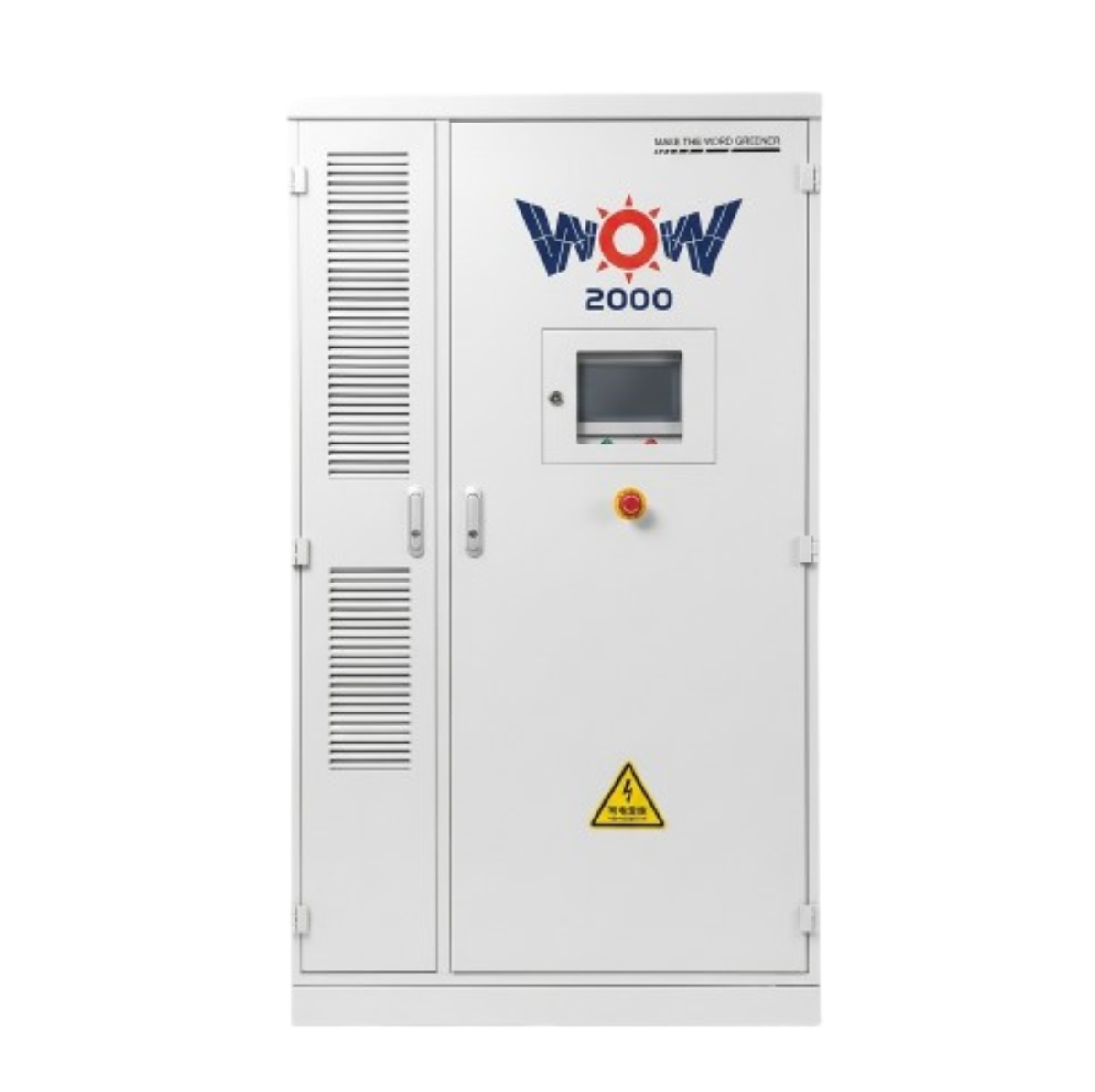

Système de stockage d’énergie C&I 232,96 kWh

Configuration C&I de référence

Cette page décrit une configuration de référence pour un système de stockage d’énergie commercial et industriel (C&I). Elle ne correspond pas à un modèle standard unique ni à une armoire prête à brancher sans étude. La capacité, la puissance du convertisseur bidirectionnel, les protections, le refroidissement, la lutte contre l’incendie, le raccordement et les prestations de chantier sont adaptés au projet puis confirmés dans le devis et les documents d’exécution.

Référence de calcul de cette page : cellules LFP de 280 Ah et 3,2 V, cinq ensembles 1P52S, énergie nominale totale de 232,96 kWh et puissance apparente AC nominale de 100 kVA. Dernière mise à jour : 19 août 2026.

Calcul de la configuration

• Un ensemble 1P52S : 52 cellules en série × 3,2 V = 166,4 V nominaux.
• Énergie d’un ensemble : 280 Ah × 3,2 V × 52 = 46,592 kWh nominaux.
• Système complet : cinq ensembles de 52 cellules donnent 1P260S.
• Tension nominale : 260 × 3,2 V = 832 VDC.
• Énergie nominale : 5 × 46,592 kWh = 232,96 kWh.
• Plage DC affichée : 754 à 923 V, soit environ 2,90 à 3,55 V par cellule sur 260 cellules.

Cette page utilise uniquement une capacité de cellule de 280 Ah pour les valeurs 46,592 kWh, 232,96 kWh et 832 VDC. L’énergie utilisable réelle reste inférieure à l’énergie nominale et dépend notamment de la profondeur de décharge, des limites du BMS, du rendement, de la température, de la réserve d’exploitation et du vieillissement.

Spécifications de référence

Les valeurs 100 kVA et 110 kVA expriment une puissance apparente. Elles ne doivent pas être présentées comme 100 kW ou 110 kW sans préciser le facteur de puissance, la puissance active, la durée admissible et les conditions du convertisseur retenu.

Architecture du système

La configuration associe les ensembles batterie, le BMS, le convertisseur bidirectionnel, l’EMS, l’alimentation auxiliaire AC/DC, le refroidissement liquide, la détection et la lutte contre l’incendie, les organes de coupure et les protections. Le schéma final précise les interfaces, les protocoles, les points de mesure, les priorités de fonctionnement, les alarmes, les interverrouillages, l’arrêt d’urgence et la responsabilité de chaque équipement.

Le besoin doit également préciser le mode d’exploitation : réduction des pointes, autoconsommation photovoltaïque, optimisation horaire, secours de charges prioritaires, micro-réseau ou autre stratégie. Une batterie et un PCS ne garantissent pas à eux seuls le fonctionnement en îlotage, le démarrage autonome ou une commutation sans interruption ; ces fonctions dépendent de l’architecture complète.

Site, installation et sécurité

Un système d’environ 1 750 kg et 832 VDC nécessite une validation du site avant livraison : dimensions et accès, manutention, dalle ou fondation, environnement intérieur ou extérieur, température, humidité, altitude, air salin, drainage, ventilation, dégagements, mise à la terre, cheminement des câbles, sélectivité des protections et accès de maintenance. La fourniture ne doit pas être décrite comme « prête à utiliser dès la livraison » tant que le raccordement, les réglages, les essais et la réception ne sont pas terminés.

Données confirmées pendant l’étude

• énergie utilisable, DoD, rendement, réserve, cycles, SOH de fin de vie et garantie applicable ;
• modèle du PCS, puissance active en kW, facteur de puissance, rendement, THD et capacités P/Q ;
• architecture BMS/EMS, protocoles, cybersécurité, accès distant et propriété des données ;
• dimensions, indice IP, environnement, niveau sonore, consommation auxiliaire et maintenance du refroidissement ;
• détection, extinction, coupures, isolation, protection contre les surintensités, défauts d’isolement et surtensions ;
• mode réseau/hors réseau, transformateur, tableau, protections, travaux, essais, formation et réception.

Budget indicatif au Gabon

5 000 000 à 12 000 000 XAF, selon la capacité, la puissance, les protections, le niveau d’intégration et le site. Cette indication datée du 19 août 2026 ne constitue pas deux offres fixes et ne comprend pas automatiquement la livraison, la manutention, la fondation, l’installation, les travaux électriques, le transformateur ni les options non listées. Le devis écrit précise la configuration, les quantités, le statut des taxes, les inclusions, les exclusions et la durée de validité.

Préparer la demande de devis

Transmettez la localisation, le profil de charge, la puissance de pointe, l’énergie quotidienne, les objectifs d’exploitation, l’autonomie souhaitée, la tension du site, le schéma réseau, la production photovoltaïque ou le groupe électrogène existant, les contraintes d’installation et le calendrier. WOW2000 utilise ces données pour confirmer ou adapter la configuration de référence.

Demandez une étude et un devis pour le système C&I ou contactez WOW2000.
