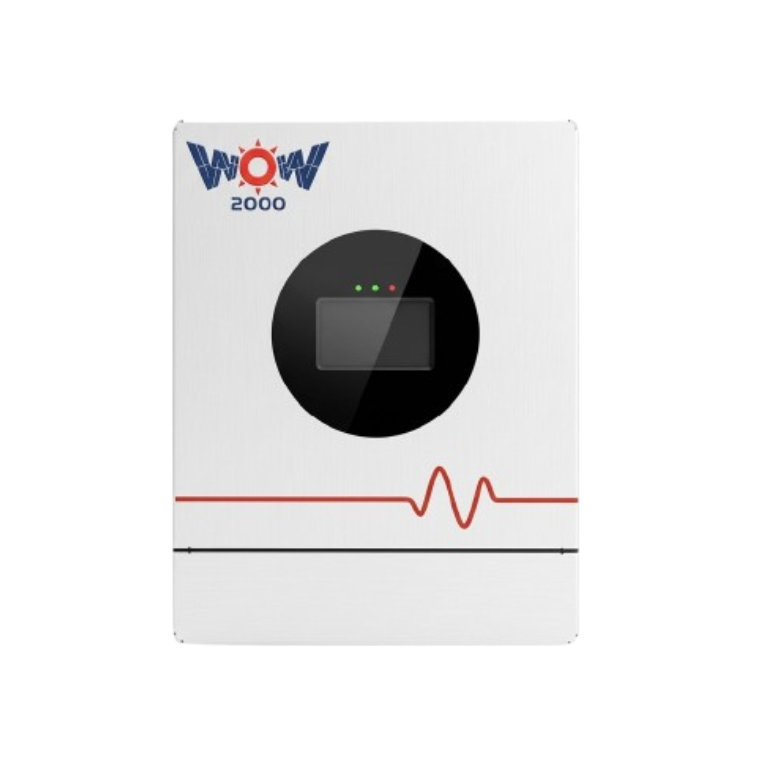

Onduleur hybride hors réseau 10 kW JNF10KHF-AS-V2

Présentation du JNF10KHF-AS-V2

Le JNF10KHF-AS-V2 est un onduleur hybride hors réseau de 10 kW destiné aux systèmes solaires avec batterie 48 V. Il coordonne l’alimentation issue du champ photovoltaïque, de la batterie et, selon la configuration retenue, d’une entrée réseau ou d’un groupe électrogène. Sa sortie indiquée sur cette page est de 120 V monophasé ou 240 V à phase divisée (split-phase) ; elle ne doit pas être confondue avec une sortie triphasée.

Modèle : JNF10KHF-AS-V2 · Puissance nominale : 10 000 W · Puissance de crête : 20 000 W · Batterie : 48 V CC · Dernière mise à jour : 19 août 2026.

Points clés pour le choix

• Sortie 120/240 V à phase divisée : la répartition des circuits et la compatibilité des appareils doivent être confirmées avant commande.
• Puissance de crête de 20 kW : cette réserve sert au démarrage de certaines charges ; le type de moteur, le courant de démarrage, la durée de l’appel et les autres charges simultanées restent nécessaires au dimensionnement.
• Entrée batterie 48 V CC : la chimie, la capacité, le courant admissible, le BMS et le protocole de communication sont validés avec la batterie choisie.
• Commutation annoncée à 10 ms : la continuité réelle dépend du mode de fonctionnement et de la tolérance de chaque équipement. Cette donnée ne transforme pas automatiquement l’onduleur en onduleur informatique de type UPS.
• Fonctionnement en parallèle : jusqu’à six unités compatibles peuvent être prévues dans une architecture approuvée, avec les accessoires, le câblage, les réglages et les protections correspondants.

Spécifications techniques

Compatibilité et dimensionnement

La puissance de l’onduleur ne suffit pas à définir le système. Pour préparer une configuration, il faut inventorier les appareils, leur puissance active et apparente, leur facteur de puissance, les courants de démarrage, les heures de fonctionnement et les charges qui doivent rester alimentées en priorité. La puissance photovoltaïque, les tensions de chaîne, les courants d’entrée, la plage MPPT et les protections DC sont ensuite vérifiés par rapport au champ solaire prévu.

Le choix de la batterie 48 V tient compte de l’énergie quotidienne, de l’autonomie recherchée, de la profondeur de décharge, des pertes, de la réserve, du courant du BMS et du vieillissement. Si le réseau ou un groupe électrogène est utilisé, le devis précise le schéma de raccordement, la priorité des sources, les limites d’entrée, la mise à la terre, la protection différentielle, la coupure et le bypass éventuel.

Applications

• maisons et résidences avec circuits prioritaires et stockage 48 V ;
• commerces, bureaux et petits sites techniques nécessitant une alimentation solaire hybride ;
• charges comportant des moteurs, après vérification de la puissance et du courant de démarrage ;
• systèmes extensibles par unités parallèles compatibles, après étude de l’architecture complète.

Prix indicatif au Gabon

1 500 000 à 2 700 000 XAF, selon les accessoires, les protections et la configuration du système. Cette indication datée du 19 août 2026 ne comprend pas automatiquement la livraison, l’installation, les travaux électriques, les batteries, les panneaux ni les options non listées. Le devis écrit précise la référence, les quantités, ce qui est inclus, le traitement des taxes et la durée de validité.

Préparer votre demande de devis

Indiquez le modèle JNF10KHF-AS-V2, la quantité, la ville du projet, la tension souhaitée, la liste des charges, les moteurs éventuels, la batterie prévue, le champ photovoltaïque, la présence du réseau ou d’un groupe électrogène et la date cible. Ces informations permettent de vérifier la compatibilité avant de confirmer le matériel.

Demandez un devis pour le JNF10KHF-AS-V2 ou contactez WOW2000 pour transmettre les données du projet.
